Pile Lifter
안전장치가 구비된 공사용 파일 인양장치
특허 제10-2956506호 · 디자인등록 제30-1315457호 — 대구경 파일 및 PHC파일을 크레인으로 인양하는 과정에서 발생하는 낙하 사고를 원천적으로 예방하는 태경산업의 안전 인양기입니다.
Problem
기존 방식은 왜 위험한가요?
대구경 파일·PHC파일을 크레인으로 인양하는 과정에서, 걸림부의 이탈이나 결속 불량으로 인해 인양 중 파일이 낙하하는 안전사고가 반복적으로 발생해 왔습니다. 특히 고중량 대구경 파일일수록 낙하 시 인명·장비 피해 규모가 커집니다.
태경 파일인양기는 파일 걸림부의 이탈을 원천 방지하고, 하락 위험이 감지되면 자체 결합력으로 자동 결속되는 구조가 개선된 안전장치를 구비하여, 고중량 대구경 파일에도 안전한 인양 작업을 가능하게 합니다.
Structure
인양기 구성
제1·2걸림부의 이중 안전 구조로 인양 중 파일 이탈을 방지합니다.

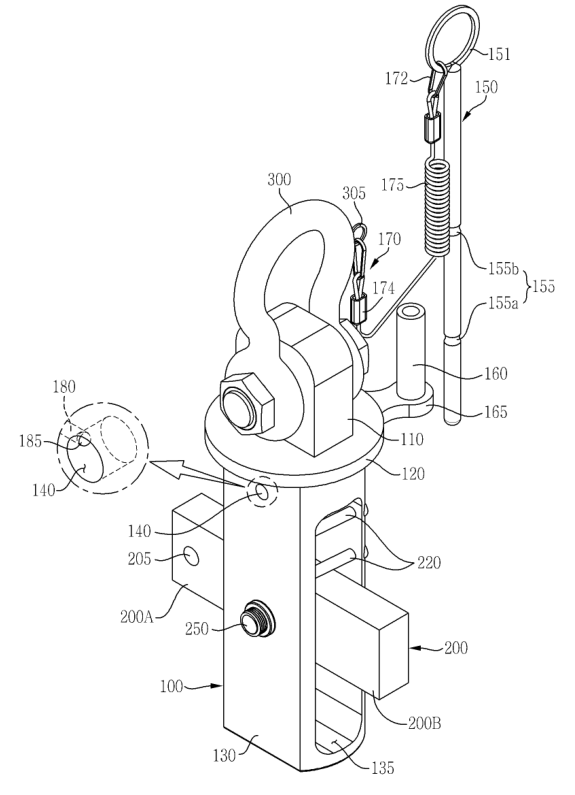

특허 제10-2956506호 도면 — 인양기 본체 사시도
인양기 몸체
제1·2걸림부, 안전핀, 인양고리부가 결합되는 본체 프레임입니다.
제1·2걸림부 · 걸림바
파일 후렌지 중앙 홀에 걸려 인양 하중을 지지하며, 이탈을 이중으로 방지합니다.
안전핀 · 안전부
걸림바가 수직으로 밀착된 상태를 고정해, 인양 중 결속이 풀리지 않도록 합니다.
끼움문 · 인양고리부
서비스크레인과 연결되는 고리부로, 신속한 탈부착과 안전한 인양을 지원합니다.
Process
시공 순서
- PHC 하단 파일은 하단 후렌지를 부착 후 제작하며, 중간 파일도 동일하게 각 후렌지 중앙 홀(1,500mm 이내)에 인양기를 삽입합니다.
- 파일 인양기 몸체를 파일 하부가 보이도록 180도 회전합니다.
- 인양기 몸체를 삽입하면 제1·2걸림바가 자동으로 수직 방향이 되며, 앞으로 당겨 밀착시킨 후 안전핀을 삽입합니다.
- 인양고리부에 서비스크레인을 연결해 인양 후, 파일 상단부가 지상에 위치한 상태에서 안전핀을 제거하고 파일을 천천히 내립니다.
- 파일이 안전하게 바닥에 도달하면 인양기 몸체 상단 걸림바가 자동으로 풀리며 인양기가 자동 분리됩니다.
1분
이내 결속·해체 가능
40TON
최대 인양 중량

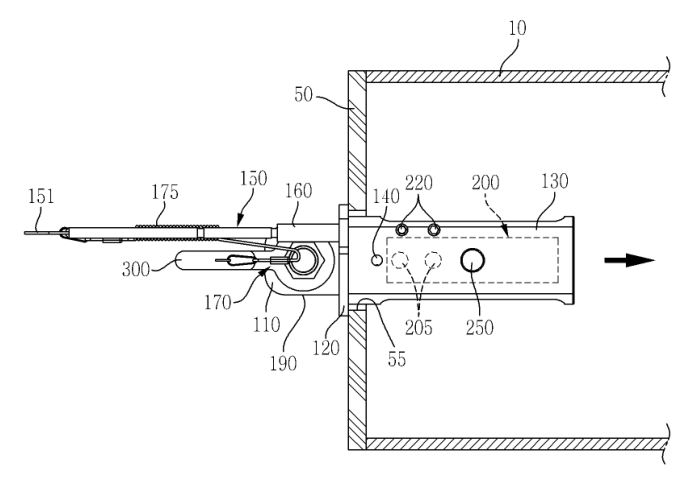

① 삽입

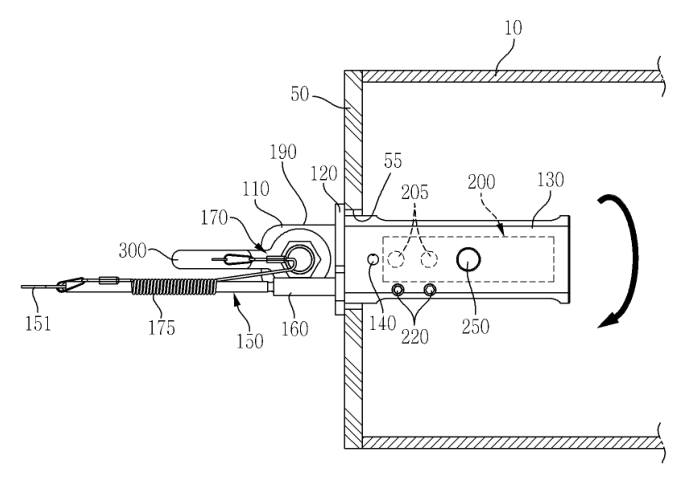

② 180도 회전

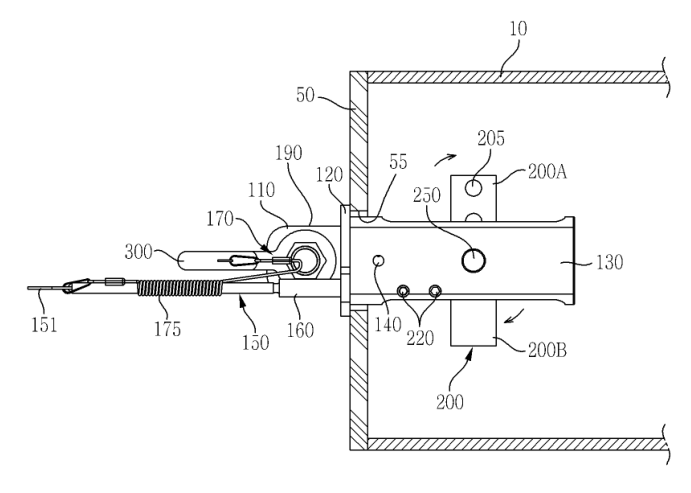

③ 걸림바 수직 고정

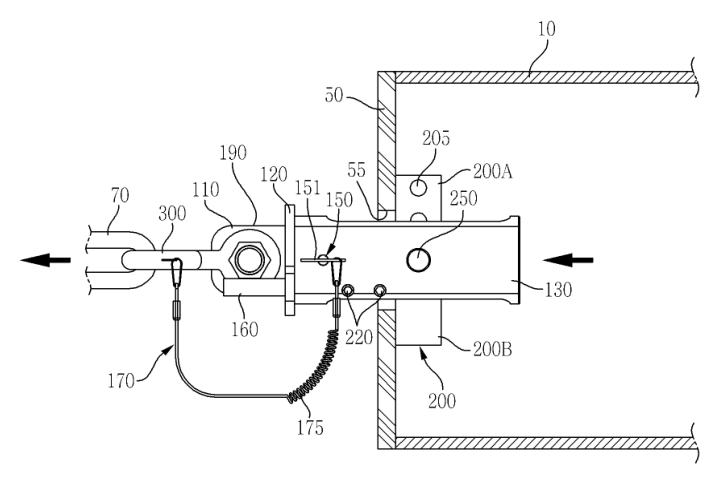

④ 당김 밀착
Test Report
적용 파일 및 시험성적서
공인 시험기관의 인양 성능 검증을 완료했습니다.
| 적용 파일 규격 | D500 · D600 · D800 · D900 |
| 최대 인양 중량 | 40TON |
| 시험 성적서 번호 | 24-071663-01-1 |
| 시험 기관 | 한국산업기술시험원(KTL) · KTR 한국화학융합시험연구원 |
Video
현장 시연 영상
실제 현장에서의 파일인양장치 작동 모습을 영상으로 확인하세요.

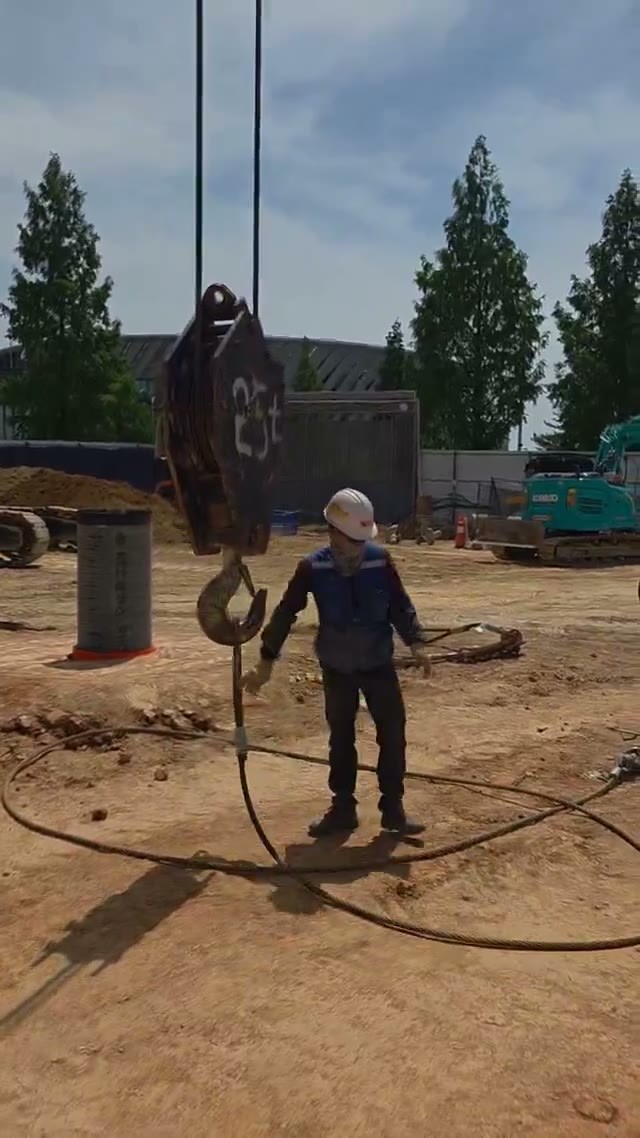

파일인양기 현장 시연

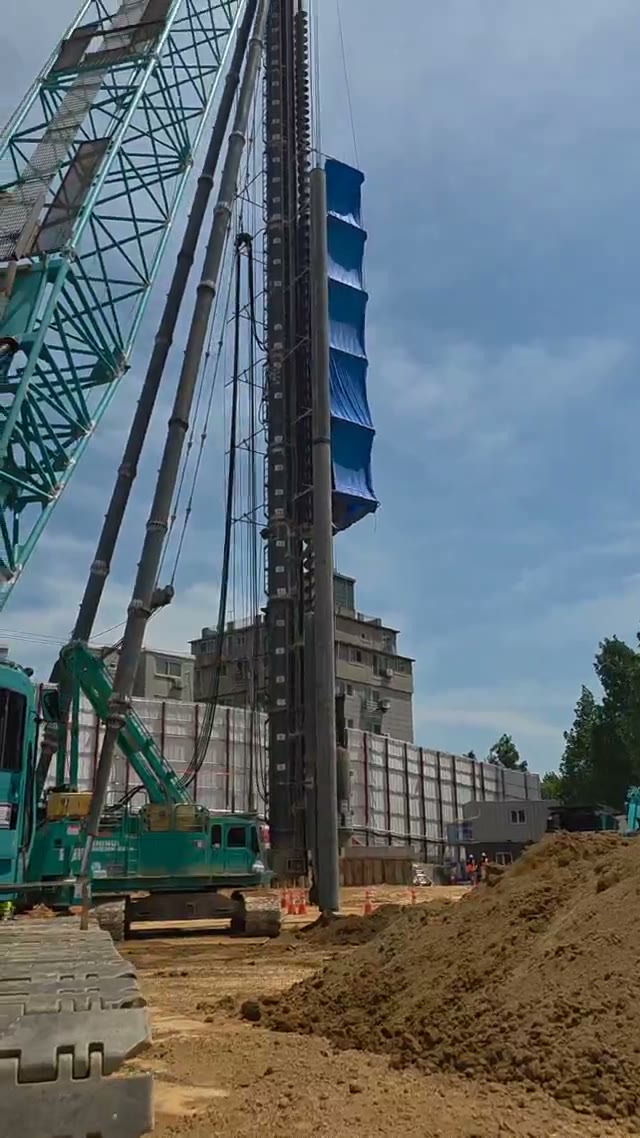

파일인양기 현장

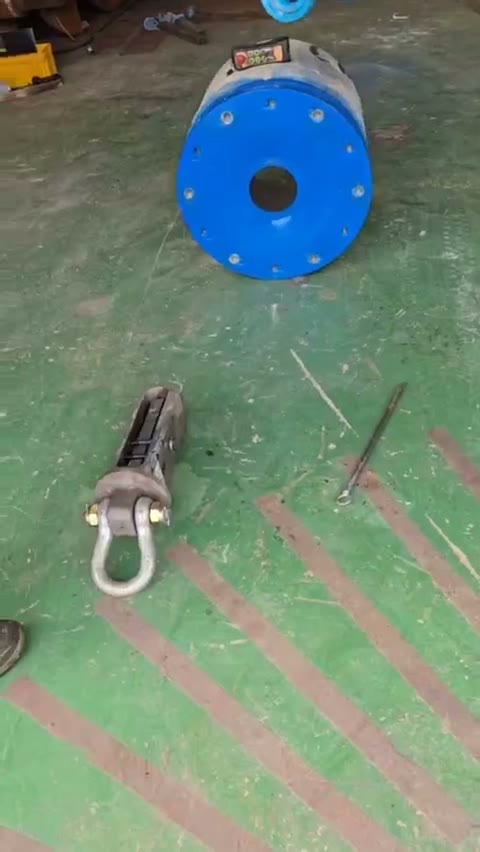

파일인양시 시험
Reference · 2026
주요 시공 실적
| 현장명 | 시공사 | 규격 | 비고 |
|---|---|---|---|
| 진천 오리온 신설 공장 | 현대아산 | D500 / D600 | 공삭공·노출 |
| 군부대 현장 | 한신공영 | D900 | 공삭공 |
| 서울 공항동 아파트 현장 | 태영건설 | D600 | 공삭공·노출 |
| 양주 옥정 아파트현장 | 대방건설 | D600 | 공삭공 |
파일인양장치 도입 문의
현장 파일 규격에 맞는 인양장치 구성을 상담해 드립니다.
